Evaporadora (unidade de refrigeração) Rittal TopTherm Blue e – Mod.SK 3328.540

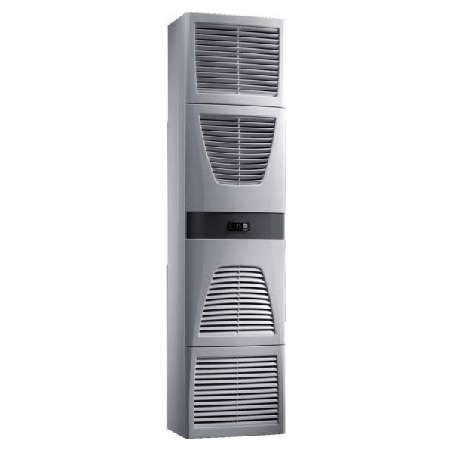

 Rittal TopTherm Blue e SK 3328.540

🔧 GERAL

• Modelo: SK 3328.540

• Design: Parede (“wall‑mounted”)

• Linha: TopTherm Blue e (300 W – 4 kW com evaporador de condensado elétrico)

⚙️ CAPACIDADE E REFRIGERAÇÃO (segundo DIN EN 14511)

• Arrefecimento L35/L35 (50 Hz): 2,05 kW (~7.000 BTU/h)

• Arrefecimento L35/L35 (60 Hz): 2,25 kW (~7.678 BTU/h)

• L35/L50 (50 Hz): 1,35 kW (~4.606 BTU/h)

• L35/L50 (60 Hz): 1,50 kW (~5.118 BTU/h)

🔌 ELÉTRICO

• Tensão nominal: 400 V trifásico 50 Hz / 460 V trifásico 60 Hz

• Corrente nominal:

  • 50 Hz: 2,2 A

  • 60 Hz: 2,4 A

• Corrente de partida:

  • 50 Hz: 4,8 A

  • 60 Hz: 5,5 A

• Consumo elétrico (Pel):

  • L35/L35 50 Hz: 0,92 kW

  • L35/L35 60 Hz: 1,15 kW

  • L35/L50 50 Hz: 1,15 kW

  • L35/L50 60 Hz: 1,30 kW

🌬️ VAZÃO E EER

• Vazão de ar (fluxo livre): 900 m³/h tanto no circuito interno quanto externo

• Eficiência energética (EER) L35/L35:

  • 50 Hz: 2,25

  • 60 Hz: 1,95

🧰 REFRIGERANTE E PRESSÃO

• Refrigerante: R‑513A (algumas versões indicam R‑134a originalmente; GWP 631)

• Carga: ~0,95 kg

• Pressão máxima de operação: 28 bar

📦 DIMENSÕES E PROTEÇÃO

• Dimensões (L × A × P): 400 × 1.580 × 295 mm

• Peso líquido: 67,45 kg

• Proteção IP:

  • Circuito externo: IP 34

  • Circuito interno: IP 54

  • Classe NEMA 12

🔧 CONTROLE E ACESSÓRIOS

• Controlador: e‑Comfort (ajuste de fábrica em 35 °C)

• Inclui: evaporador elétrico de condensado, condensador com revestimento RiNano, fiação pronta e kit de montagem

🌡️ TEMPERATURAS OPERACIONAIS

• Faixa de trabalho: 10 °C a 55 °C

• Faixa de armazenamento: –40 °C a 70 °C

• Faixa ajustável: 20 °C a 55 °C

✅ RESUMO E APLICAÇÃO

A condensadora SK 3328.540 é ideal para refrigeração de painéis elétricos ou pequenas salas de controle, oferecendo:

• Capacidade entre ~4.600 W e 7.700 BTU/h,

• Controle preciso com e‑Comfort,

• Evaporação elétrica integrada (sem necessidade de dreno),

• Material resistente e conectividade IoT compatível.
